Programmierbare AC-Teststromversorgungen der AN61(F)

Laden Sie den aktuellen Produktkatalog herunter

Die programmierbaren AC-Teststromversorgungen der AN61-Serie nutzen SPWM-Technologie, digitale Verarbeitungstechnologie und Hochleistungs-Schaltnetzteiltechnologie, können AC-, DC- und AC+DC-Strom ausgeben und bieten präzise Stromeingänge für AC-Lasten, DC-Lasten, Gleichrichterlasten usw. Bietet die Fähigkeit, den 3- bis 4-fachen Spitzenstrom zu liefern, ist das optimale Testgerät zur Messung von Einschaltströmen; ermöglicht die Einstellung des Ein- und Ausschaltwinkels der Wellenform zur Prüfung von Einschaltströmen und Hold-up-Zeiten; zudem können Änderungsraten von Spannung und Frequenz eingestellt werden, um den Spannungseingangsbereich des Prüflings zu scannen. Die Stromversorgung kann Netzanomalien wie kurzzeitige Überspannungen, Einbrüche, Kurzschlüsse, Flicker usw. simulieren. Durch die Überlagerungsfunktion für Harmonische oder Zwischenharmonische kann sie Netzwellenformverzerrungen simulieren und bietet zudem präzise und schnelle Messungen von Leistungsparametern und Oberschwingungen. Die programmierbaren AC-Teststromversorgungen der AN61-Serie bieten eine hervorragende Ausgangsqualität und werden häufig in Laboren und Produktionslinien in Bereichen wie Leistungselektronik, Militärtechnik, Avionik, IEC-Standardtests usw. eingesetzt.

Die programmierbaren AC-Teststromversorgungen der AN61-Serie verfügen über leistungsstarke programmierbare Funktionen und können Störfestigkeitsprüfungen gemäß IEC61000-4-11 (Pre-Compliance) / -4-13 / -4-14 / -4-28 durchführen. Darüber hinaus ermöglicht die programmierbare Ausgangsimpedanz in Kombination mit einem Leistungsanalysator gesetzliche Prüfungen für Oberschwingungsströme und Flicker nach IEC 61000-3-2 / -3-3 und ist damit die beste Wahl für IEC-Konformitätsprüfungen.

• Fortschrittliche SPWM-Technologie, digitale DSP- und FPGA-Verarbeitungstechnologie und Hochleistungs-Schaltnetzteiltechnologie für hohe Leistungsdichte;

• Verfügt über AC-, DC-, AC+DC-Ausgangsmodi usw.;

• Bietet programmierbare Ausgangsimpedanz für IEC61000-3-3-Tests;

• Bietet Spannungs- und Frequenzschwankungstests nach IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28;

• Bietet Tests zur Synthese von harmonischen und subharmonischen Wellenformen nach IEC 61000-4-13;

• Hoher Ausgangsspitzenstrom, bietet ideale Tests für Einschaltströme;

• Verfügt über Pulsausgangsfunktion zur Realisierung von Spannungseinbruchstests und zur Simulation von Störungen in realen Stromnetzen;

• Verfügt über Treppenausgangsfunktion. Der Treppentestmodus bietet eine einfache automatische Umschaltfunktion zur Änderung der Ausgangsspannung, die treppenförmig statt graduell erfolgt;

• Verfügt über Sequenzausgangsfunktion. Die Ausgangswellenform des Sequenztestmodus ist die Kombination aller konfigurierten Sequenznummern. Der Benutzer kann die gewünschte Reihenfolge der Ausgangsspannungen bedarfsgerecht programmieren;

• Bietet eine externe analoge Signaleingangsschnittstelle zur Realisierung der Leistungsverstärkung externer Eingangssignale (nur verfügbar für die Serien 615, 618);

• LCD-Display, geringe Größe, geringes Gewicht, erfüllt Anforderungen an die Standard-Rackmontage;

• Serien 615 und 618 standardmäßig mit RS232, optional mit RS485, GPIB oder Ethernet;

• Serie 619 standardmäßig mit RS485 und Ethernet, optional mit RS232 und GPIB.

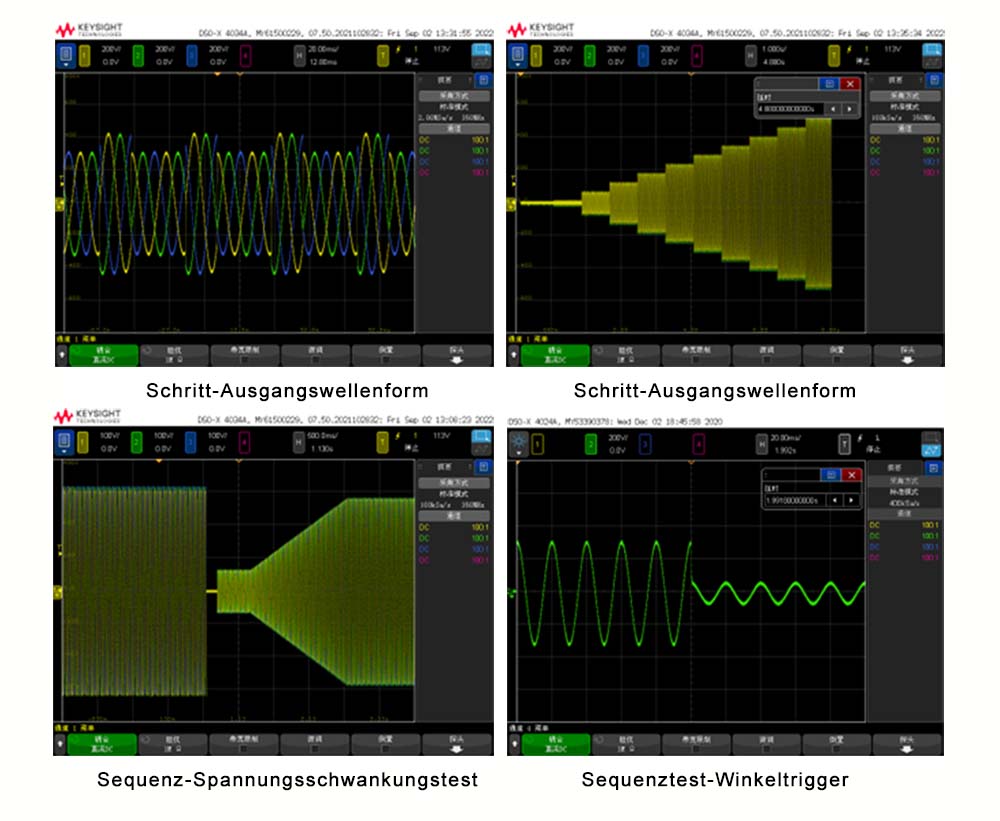

Simulation von Eingangsspannungsstörungen

Über Ausgangsmodi wie Puls, Treppe, Sequenz usw. können beliebige Ausgangswellenformen schrittweise oder kontinuierlich simuliert werden, um Netzschwankungen und Störungen für den Prüflingstest zu simulieren.

Einschaltstromtest für Schaltnetzteile

Dank der beliebig einstellbaren Start- und Stoppwinkel der Ausgangswellenform sowie einer Spitzenstrom-Ausgangsfähigkeit von bis zum 3- bis 6-Fachen ist die Stromversorgung der AN61-Serie das ideale Gerät zum Testen des Einschaltstroms von Schaltnetzteilen.

IEC-Konformitätsprüfungen

Die Stromversorgung kann Testspannungen ausgeben, die die IEC-Testbedingungen erfüllen. Gleichzeitig integriert die PC-Software die Testabläufe der relevanten IEC-Testnormen, was den Kunden eine schnelle Einrichtung und Nutzung ermöglicht.

Harmonic and interharmonic synthesis (Nur verfügbar für die Serien 615)

Kann die 2. bis 40. Harmonische sowie Zwischenharmonische überlagern, sodass Kunden umfassendere Oberschwingungssimulationstests durchführen können.

Verstärkung beliebiger Wellenformen (Nur verfügbar für die Serien 615, 618)

Die programmierbare AC-Teststromversorgung der AN61-Serie kann beliebige Wellenformen über einen externen Vorgabeport leistungsverstärken. Kunden können tatsächliche Wellenformen vor Ort mit einem Wellenformrekorder aufzeichnen und diese dann mit einem Wellenformgenerator an den externen Vorgabeanschluss der AN61-Stromversorgung zur Leistungsverstärkung senden. So können reale Vor-Ort-Wellenformen zum Testen des Prüflings authentisch simuliert werden.

PC-Steuerungssoftware

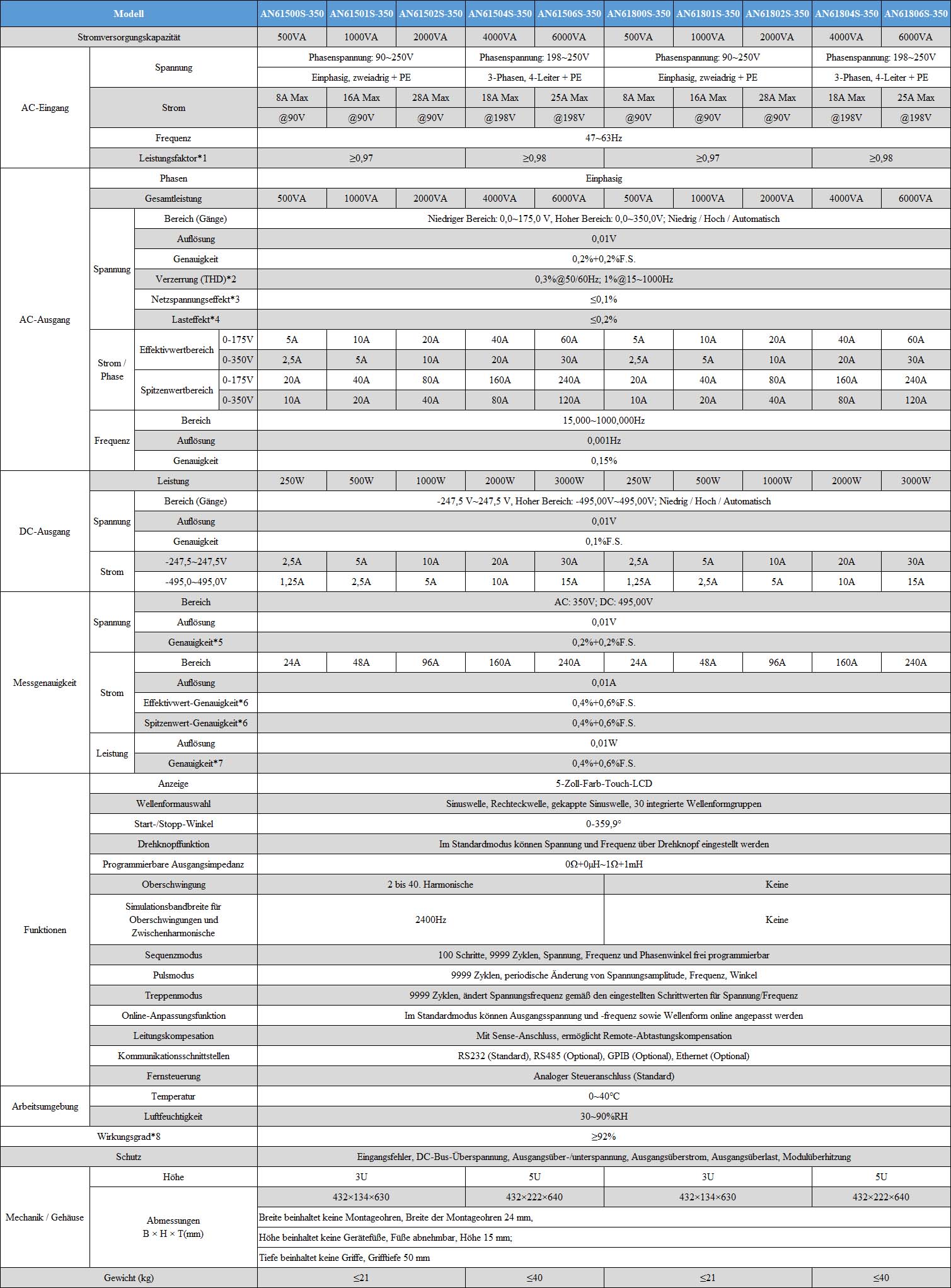

Hinweis:

*1. Leistungsfaktor gemessen bei Eingangsphasenspannung 220 VLN und Ausgang unter ohmscher Last bei Nennleistung;

*2. Die Spannungsverzerrung ist das Messergebnis bei 250 V Ausgangsspannung und Nennleistung an ohmscher Last;

*3. Der Netzspannungseffekt berechnet sich aus der Messung der Ausgangsspannung im Leerlauf bei Nenneingangsspannungen von 380 VLL und 420 VLL;

*4. Lasteffekt berechnet aus der Ausgangsspannung im Leerlauf (bei 250 V) und der Ausgangsspannung unter ohmscher Last bei Nennleistung;

*5. FS bei Parametern für AC/DC-Spannung bezieht sich auf die max. AC/DC-Ausgangsspannung im Messbereich des jeweiligen Modells;

*6. FS bei Stromparametern bezieht sich auf den maximal gemessenen Strom-Effektivwert bzw. Spitzenwert des jeweiligen Modells;

*7. FS bei Leistungsparametern bezieht sich auf den max. Leistungsmesswert des jeweiligen Modells;

Änderungen der obigen Spezifikationen ohne Vorankündigung vorbehalten, es gelten die Parameter des gelieferten Geräts
