Mehrkanalige Leistungsanalysatoren der Serie AN87660(F)

Laden Sie den aktuellen Produktkatalog herunter

• 6-Kanal-Synchrone Leistungsanalyse

• Grundgenauigkeit: 0,05 % des Messwerts + 0,05 % des Messbereichs

• Messbandbreite: DC, 0.5Hz~100kHz

• Abtastrate: 200 kSps

• Maximale Spannung: Standard 1000 V (DC 1500 V)

• Maximaler Strom: 20 A (Standard) / 50 A / 5 A (Optional), unterstützt gemischte Konfigurationen, Sensoren optional

• LCD-Anzeige: Full-Touchscreen-Erlebnis, anpassbare Anzeige von Listeneinträgen, Wellenformanzeige

• Datenspeicherung: Speicherprojekte benutzerdefiniert anpassbar, Export im CSV-Format

• Perfekte Abmessungen: Standardmäßige 3-HE-Bauhöhe, erfüllt Systemintegrationsanforderungen

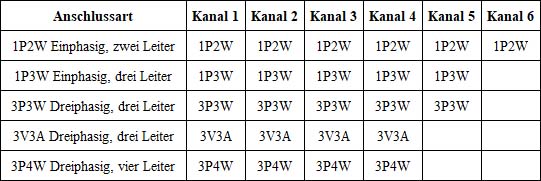

★ Mehrkanaligkeit: Konfiguration für synchrone Messung von 1 bis 6 Kanälen, kann flexibel für Mehrkanal-Einphasen-, Dreiphasen-Drei (×2), Dreiphasen-Vier (×2), Vierphasen- (DC + Dreiphasen-Drei) und weitere Modi konfiguriert werden, um die Messanforderungen verschiedener Lasten (Klimaanlagen, Wechselrichter, Frequenzumrichter, Motoren) zu erfüllen;

★ Hohe Präzision: Verwendet einen Dual-Core-Prozessor aus Hochgeschwindigkeits-FPGA+ARM sowie 16-Bit-Hochgeschwindigkeits-Hochpräzisions-AD-Wandler, Grundgenauigkeit bis zu 0,1 %, schnellster Datenaktualisierungszyklus für die Anzeige 100 ms;

★ Großer Leistungsbereich: Einzelner Kanal kann bis zu 20 A messen (optional 50 A, 5 A, 1 A usw., auch in gemischter Konfiguration unterstützt), minimale Leistungsauflösung 0,1 mW, erfüllt Anforderungen für Standby-Leistungsmessung und Nennleistungsmessung;

★ Große Bandbreite: Nutzbar für AC- und DC-Signale, Leistungsbandbreite DC, 0,5 Hz ~ 100 kHz, erfüllt Leistungsmessanforderungen für Lasten mit Standard- und Nicht-Standard-Sinuswellenformen;

★ Mehrkanalige Oberschwingungsanalyse: Sechs Kanäle können gleichzeitig eine Oberschwingungsanalyse durchführen, bis zur 50. Harmonischen, Verzerrungsanalyse, intuitive Anzeige des Gehalts einzelner Harmonischer und des Gesamtgehalts;

★ Mehrkanalige Frequenzmessung: Sechs Kanäle können gleichzeitig die Frequenz messen;

★ Netzfilterung (Line Filtering): Verwendet 500-Hz- und 5,5-kHz-Tiefpassfilter zur Messung des Grundwellenwerts von PWM-Wellenformen, filtert hochfrequente Störungen des Schaltnetzteil-Stroms heraus;

★ Sensoren: Wandlerverhältnis-Funktion, unterstützt herkömmliche I-I-, V-V-Spannungs-/Stromwandler; Unterstützt I-V-Stromsensoren mit BNC-Schnittstelle, max. Eingangsspannung 10 V, Hochstromsensoren optional;

★ Wirkungsgradberechnung: Kann gleichzeitig den Energieverbrauch von Eingang und Ausgang des Geräts messen und dessen Wirkungsgrad berechnen;

★ Energie-Akkumulation: Kann separat positive (Bezug), negative (Rückspeisung) und gesamte elektrische Energie für den Stromhandel akkumulieren und messen;

Leistungsmessung von Photovoltaik-Wechselrichtern

• Entspricht „GB/T 37409-2019 Technische Spezifikation für die Prüfung von netzgekoppelten Photovoltaik-Wechselrichtern“

• Spannungsbereich 0~1000 V (DC 1500 V)

• Strombereich 0~50 A / Stromsensor

• Gleichzeitige Messung von Eingangs- und Ausgangsleistung (einphasig, dreiphasig) sowie Leistungsfaktor möglich

• Automatische Wirkungsgradberechnung

• Analyse der 50. Harmonischen, Verzerrungsanalyse

  Bidirektionale Leistungsmessung (Strombezug / Stromeinspeisung)

Messung der elektrischen Leistung von Elektrofahrzeugen

• Mehrkanalig, gleichzeitige Erfassung mehrerer Parameter möglich: Ladesäulenleistung, Batterie-Lade-/Entladeleistung, Stromwandlungsleistung, Motorleistung usw.

• AC/DC, maximaler Strom 50 A, erweiterbar auf größere Stromsensoren

• Hohe Genauigkeit, Grundgenauigkeit 0,1 %, minimale Leistungsauflösung 0,1 mW

  Kann momentane Effektivwerte, Mittelwerte, Spitzenwerte, elektrische Energie usw. von AC/DC-Signalen messen

Leistungsmessung von Frequenzumrichtermotoren, Frequenzumrichtern

• Entspricht der Norm GB12668

• Leistungsbandbreite DC, 0,5 Hz ~ 100 kHz

• Strombereich 0~50 A / Stromsensor

• Kann gleichzeitig Eingangs- und Ausgangsleistung messen

• Analyse der 50. Harmonischen, Verzerrungsanalyse

Leistungsmessung für verschiedene Netzteile und USV

• Strombereich 0~1 A / 5 A / 20 A / 50 A

• Leistungsbandbreite DC, 0,5 Hz ~ 100 kHz

• Kann gleichzeitig Eingangs- und Ausgangsleistung (ein- und dreiphasig) messen und die Lade-/Entlademenge der Batterie überwachen

• Automatische Wirkungsgradberechnung

Leistungsbewertung von Haushaltsgeräten, Messung des Standby-Verbrauchs

• Erfüllt die Norm IEC 62301-2011

• Strombereich 0~1 A / 5 A / 20 A / 50 A, kann Nennleistung und Standby-Leistung messen

• Minimale Leistungsauflösung 0,1 mW

• Analyse der 50. Harmonischen, Verzerrungsanalyse

Leistungsmessung Beleuchtung, LED

• Strombereich 0~1 A / 5 A / 50 A

• Minimale Leistungsauflösung 0,1 mW

• Kann Eingangs-/Ausgangsleistung, Leistungsfaktor und Wirkungsgrad von Treibernetzteilen messen

• Analyse der 50. Harmonischen, Verzerrungsanalyse
