| Paralleler Test von Schutzleiterwiderstand und Isolations-Spannungsfestigkeit
Die umfassenden Sicherheitsanalysatoren dieser Serie verfügen über die Funktion des parallelen Tests von Erdungswiderstand und Isolations-Spannungsfestigkeit, was die Prüfzeit erheblich verkürzt und die Produktionskapazität erhöht.
| Normaler Test 4s | GB 2s | IR 1s | ACW 1s |
| Paralleler Test 2s | GB 2s | / | / |
| IR 1s | ACW 1s | / | / |
| Einstellung des Spannungsteilerverhältnisses für die Spannungsfestigkeit, paralleler Mehrkanaltest
Die Tester dieser Serie können optional mit einem internen Dual-Ausgangsmodul für positive und negative Hochspannung ausgestattet werden. Durch Einstellung des Ausgangsspannungsverhältnisses von positiver zu negativer Spannung wird ein paralleler 3-Wege-Test (3 Pfade) der Spannungsfestigkeit für Netzteile realisiert: Eingang (L/N) zu PE, Ausgang (V+/V-) zu PE, sowie Eingang (L/N) zu Ausgang (V+/V-).
Wenn die Interlock-Steuerung aktiviert ist, kann dieses Signal als Erkennungssignal dafür dienen, dass Personal den Sicherheitsprüfbereich betritt oder das Lichtgitter des Prüfstands geöffnet wird. Sobald das Prüfgerät.
erkennt, dass dieses Signal unterbrochen ist, stoppt es die Ausgabe und kann den Test nicht starten.
DUT-Erdung. Die Tester der Serie bieten zwei Modusoptionen: DUT-Gehäuseerdung (Guard) oder erdfrei (Return). Wenn der Guard-Modus ausgewählt ist, wird der.
Return-Anschluss des Testers mit der Schutzerde (PE) in einem sicheren leitenden Zustand gehalten, um zu verhindern, dass das Bedienpersonal während des Spannungsfestigkeitstests bei versehentlicher Berührung des DUT-Gehäuses einen Stromschlag erleidet. In diesem Modus fließt jedoch der.
Streuableitstrom über die Erde durch das Amperemeter A1, was dazu führt, dass der gemessene Ableitstrom zu hoch und der Isolationswiderstand zu niedrig ausfällt.
Fehlerstromschutz (GFI). Wenn der Ableitstrom des Hochspannungsausgangs (HV) über den Bediener oder das DUT-Gehäuse zur Schutzerde (PE) abfließt, wird dieser Ableitstrom vom Amperemeter A2 erfasst. Überschreitet er den Grenzwert, stoppt der Tester die Hochspannungsausgabe und löst einen GFI-Alarm aus.
| Überschlag und Lichtbogen
In den relevanten Sicherheitsnormen ist das Beurteilungskriterium für die Prüfung der elektrischen Spannungsfestigkeit im Allgemeinen, dass der Isolator unter den festgelegten Prüfspannungs- und Prüfzeitbedingungen keinen Durchschlag oder Überschlag aufweisen darf. Eine zerstörerische Entladung entlang der Isolatoroberfläche wird als Überschlag bezeichnet, während eine zerstörerische Entladung im Inneren des Isolators als Durchschlag bezeichnet wird. Ein Lichtbogen hingegen ist ein Gasentladungsphänomen – ein augenblicklicher Funke, der durch den Stromfluss durch bestimmte isolierende Medien (wie z. B. Luft) erzeugt wird.
Die Tester der Serie verfügen über eine Lichtbogenerkennungsfunktion (ARC). Bei der AC- und DC-Spannungsfestigkeitsprüfung kann eine Lichtbogen-Beurteilungsstufe von 0 bis 9 eingestellt werden, um Überschläge oder Lichtbogenentladungen während des Spannungsfestigkeitsprozesses zu erkennen.

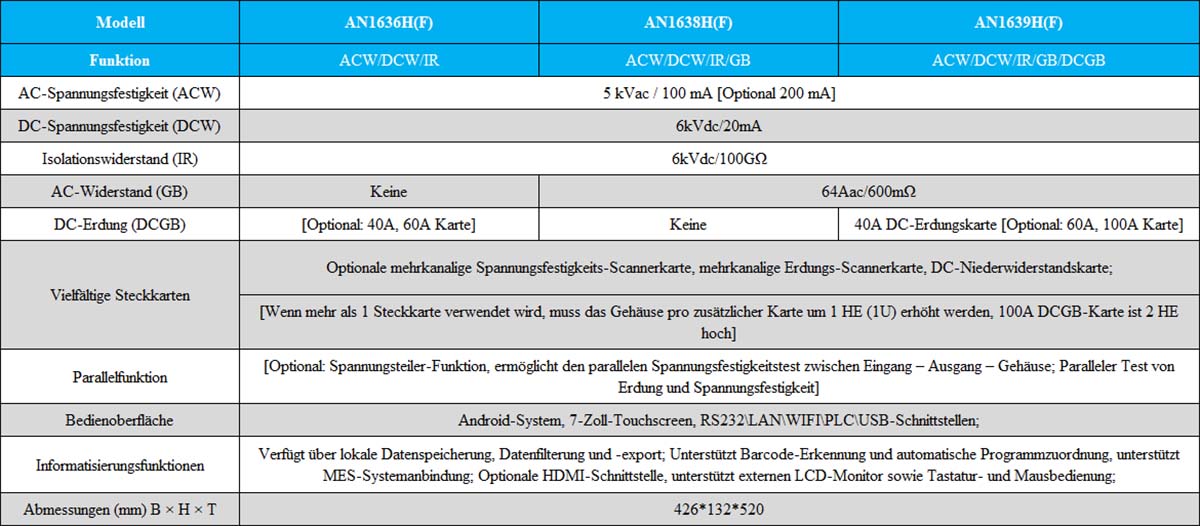

Vielfältige optionale Steckkarten
