DC-Ladesäulen / On-Board Charger (OBC), Prüfung von Leistungselektronik
Intelligente Fertigung, Prüfung von Industriemotoren
Prüfung von Automobilelektronik, wie Sicherungen, Steuerboxen usw.
Simulationslastprüfung von Relais
Prüfung von Stromversorgungen in der Rüstungs- und Raumfahrtindustrie
Prüfung von Server-Netzteilen, Hochspannungs-USV und Kommunikationsstromversorgungen
Batterie-Entladetests
Photovoltaik-Modul-Arrays, virtuelle Lasttests für Windenergieerzeugung
Simulationstests von Energiespeichersystemen
Prüfung von DC-Stromversorgungen und leistungselektronischen Bauteilen
Hohe Leistungsdichte, kompakte Größe, weiter Spannungsbereich
Die Lasten der Serie AN23600E verfügen über einen weiten Eingangsspannungs- und -strombereich und erfüllen vielfältige Testanforderungen, wie hoher Strom bei niedriger Spannung oder hohe Spannung bei niedrigem Strom. Durch das Design mit hoher Leistungsdichte ist das Volumen im Vergleich zu herkömmlichen elektronischen Lasten um die Hälfte und das Gewicht auf ein Drittel reduziert.
Grundlegende Modi
Integrierte grundlegende Modi: Konstantspannung (CV), Konstantstrom (CC), Konstantwiderstand (CR) und Konstantleistung (CP), die ein breites Spektrum an Testanforderungen erfüllen.
Master/Slave-Parallelschaltung – Flexible Leistungskonfiguration
Master/Slave-Parallelschaltung – Flexible Leistungskonfiguration
Die Serie 23600E nutzt digitale Parallelschaltungstechnologie zur Realisierung der Master/Slave-Parallelfunktion. Sie unterstützt die beliebige Parallelschaltung verschiedener Modelle mit gleicher Spannungsspezifikation. Die maximale Anzahl parallel geschalteter Geräte beträgt 16, die maximale Parallelleistung 960 kW und der maximale Parallelstrom 38,4 kA.
Im Parallelbetrieb muss nur das Master-Gerät bedient werden, was so komfortabel wie bei einem Einzelgerät ist. Master- und Slave-Geräte verteilen den Strom automatisch und unterstützen Belastungstests in verschiedenen Modi.
BATY-Modus – Spezieller Modus für Batterietests
Speziell für Batterien bieten die Lasten der Serie AN23600E drei Entlademodi: Konstantstrom, Konstantwiderstand und Konstantleistung. Durch Einstellung eines Spannungsschwellenwerts und einer Testzeit (1 Sekunde bis 100.000 Sekunden) kann die Belastung der elektronischen Last gesteuert werden, um eine Beschädigung der Batterie durch Tiefentladung zu vermeiden. Gleichzeitig bietet die Last eine Anzeige der Entladekapazität.
Der BATY-Modus eignet sich auch für Superkondensatoren und andere ähnliche Entlade-Testszenarien.
SWD-Modus – Sinuswellen-Belastung
Die Last AN23600E verfügt über eine Sinuswellen-Strombelastungsfunktion. Der Strom wird als Sinuswelle mit einer festen Frequenz ausgegeben. Der Benutzer kann die Ausgangswellenform durch Änderung des DC-Anteils des Laststroms (I_DC), des AC-Sinuswellenanteils (I_AC) und der Sinuswellenfrequenz (Frequency) steuern. Der tiefste Punkt des sinusförmigen Laststroms darf nicht kleiner als null Ampere sein. Der Frequenzeinstellbereich liegt zwischen 0 und 20 kHz. Diese Funktion wird häufig für ACIR-Tests (AC-Innenwiderstand) von Brennstoffzellen eingesetzt.
CC-Modus – Schnelle Dynamik und Vpp-Tests
Die Lasten der Serie AN23600E bieten extrem schnelle Belastungsgeschwindigkeiten.
Beispielsweise kann die AN23606E-1200-240 eine Anstiegsgeschwindigkeit von 12 A/µs liefern. Während das Problem der schnellen Belastung gelöst wird, minimiert der in die Last integrierte digitale Controller die Überschwingamplitude.
Das Bild unten zeigt den Vergleich der Stromanstiegswellenform der AN23600E-Last bei Volllastgeschwindigkeit mit einer elektronischen Last einer anderen Marke.
CV-Modus – Hochleistungs-Controller, Regelkreisgeschwindigkeit einstellbar
Da es immer mehr Anwendungsszenarien für Konstantstromquellen gibt, ist die Serie AN23600E mit einem optimierten Nullpunkt-Kompensations-Controller ausgestattet. Während eine schnelle, stabile und genaue Belastung gewährleistet wird, sind drei Regelkreisgeschwindigkeiten wählbar, was die Anpassungsfähigkeit der Last erheblich erweitert. Im Gegensatz zur gewöhnlichen integralen Hysterese-Regelung ist eine deutliche prädiktive Vorsteuerung erkennbar, wie im rechten Bild gezeigt. Die untere Abbildung zeigt die Stromwellenform: Sie schließt die „Vorab-Einschätzung“ der zu testenden Stromversorgung im ersten Moment ab und führt so den CV-Belastungsprozess schnell und stabil durch.
LIST-Modus – Sequenzielle Belastungsfunktion
Die integrierte Sequenztest-Funktion der Last AN23600E kann bis zu 8 Datengruppen bearbeiten. Jede Gruppe kann 200 Schritte umfassen, und für jeden Schritt kann eine Ausführungszeit von 0 bis 100 Sekunden eingestellt werden. In Szenarien wie Batterieentladung, Servosystemen oder dynamischer Mischlastmodulation von Kommunikationsstromversorgungen liefert dies unterschiedliche Laststrom-Wellenformen als effektive Ergänzung zu dynamischen Stromtests.
Hochpräzise Messung
Die Lasten der Serie AN23600E bieten sowohl für die Spannungs- als auch für die Strommessung drei Messbereiche. Beispiel AN23606E-1200-240: Es gibt drei Spannungsbereiche: 150 V / 600 V / 1200 V, die den Bedarf an Nieder-, Mittel- und Hochspannungsbereichen abdecken; Der Strom verfügt über Bereiche von 24 A / 120 A / 240 A, was präzisere Messwerte für unterschiedliche Anwendungsfälle ermöglicht. Durch den Einsatz hochpräziser A/D- und D/A-Wandlerchips wird eine Genauigkeit von 0,015 % + 0,015 % v. E. für Spannung, 0,04 % + 0,04 % v. E. für Strom und 0,1 % + 0,1 % v. E. für Leistung unterstützt.
Momentane Überleistungsfunktion
Die Serie AN23600E verfügt über eine kurzzeitige Ladefähigkeit mit dem Zweifachen der Nennleistung. Dadurch kann die Last für kurze Zeit eine Belastung über ihrer Nennleistung aushalten, was das Problem der Geräteauswahl für stoßartige Produkte effektiv löst. Benutzer können die Last anhand der Nennleistung der Stromversorgung oder der Batterie anstelle der Maximalleistung auswählen. Das spart Kosten und erhöht die Anpassungsfähigkeit.
Präzise Erfassung von Stromversorgungs-Schutzpunkten
Wenn der Ausgangsstrom (oder die Leistung) der zu testenden Quelle zu hoch ist, besteht Beschädigungsgefahr. Daher verfügen die meisten zu testenden Stromversorgungen über einen Überstrom- (bzw. Überleistungs-) Schutz: Bei Überlastung wird die Ausgangsspannung gesenkt oder die Ausgabe gestoppt. Zu diesem Zweck bietet die Last Testmodi für solche Situationen: Überstromprüfung (OCP) und Überleistungsprüfung (OPP). Nachdem der Laststrom und die Schwellenspannung eingestellt wurden und die Last erkennt, dass die Spannung auf oder unter den Schwellenwert fällt, stoppt sie die Belastung. Gleichzeitig wird der Strom (oder die Leistung) im Moment des Auslösens des Schutzes auf dem Display angezeigt, und das Testergebnis wird anhand dieses Schutzpunktes beurteilt.
Visuelle PC-Steuerungssoftware
Benutzer können die PC-Software zur Programmierung und Steuerung der Last für Tests verwenden. Die Einstellung des Sequenztests (LIST) über das Bedienfeld der Last kann mühsam sein. Die schnelle Einrichtung über die grafische Oberfläche der PC-Software in Kombination mit dem Zeichnen von Wellenformen bietet dem Testpersonal jedoch erheblichen Komfort. Der PC speichert automatisch die Testergebnisse und Prozessdaten der Überstromprüfung (OCP) und Überleistungsprüfung (OPP) und generiert Testberichte.
Datenerfassungsfunktion
Benutzer können die Datenerfassungsfunktion der Last in Kombination mit einer Triggerquelle verwenden, um Momentandaten von Spannung und Strom zu erfassen. Mit der PC-Software können die Datenpunkte dann als Wellenform grafisch dargestellt werden, und die Testdaten können nach Excel exportiert werden.
Abtastzeit: 1-40 Mikrosekunden; Auflösung: 1 Mikrosekunde;
Anzahl der Abtastpunkte: 1~1024 (Gesamtabtastpunkte);
Triggerquelle: Load on/Load off/TTL/BUS/Manual

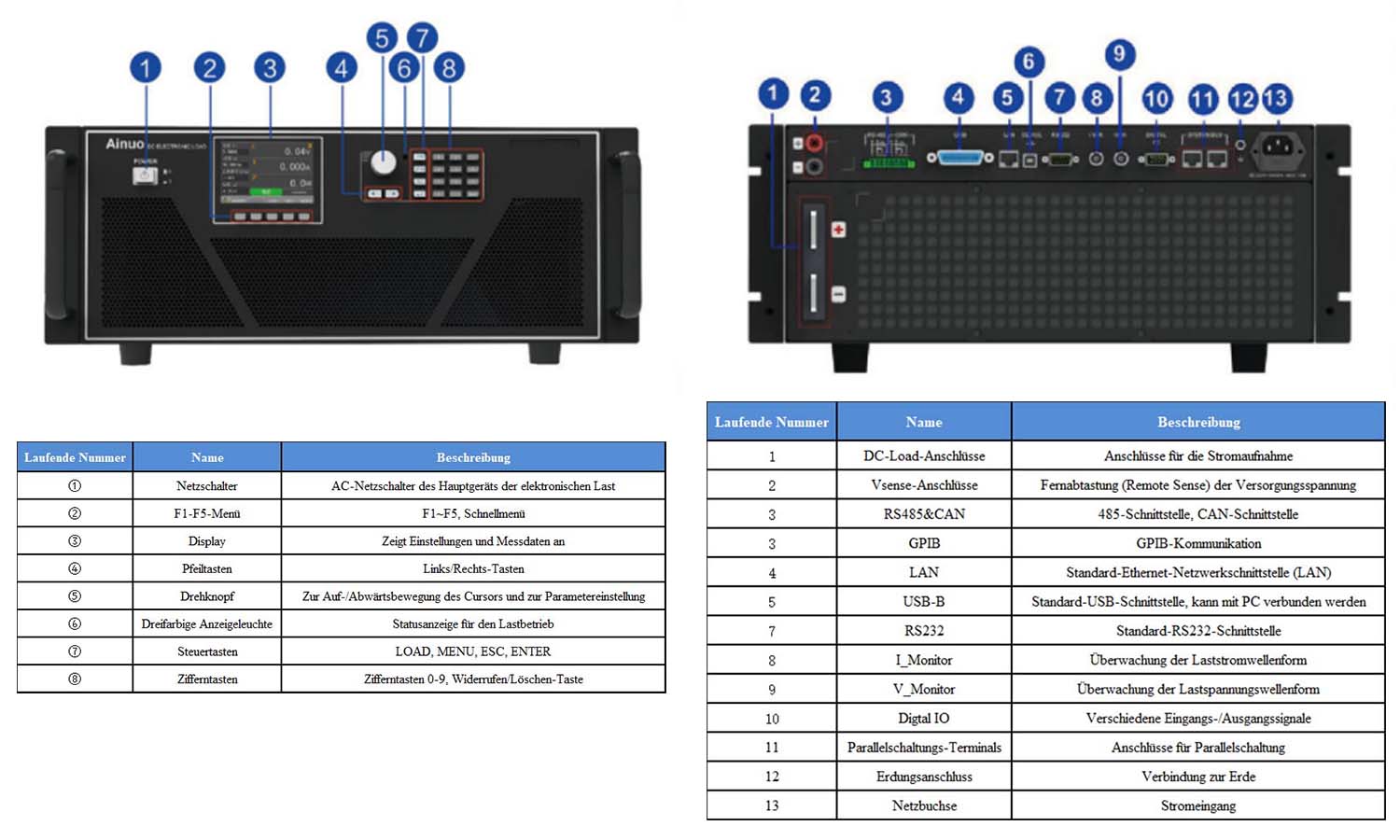

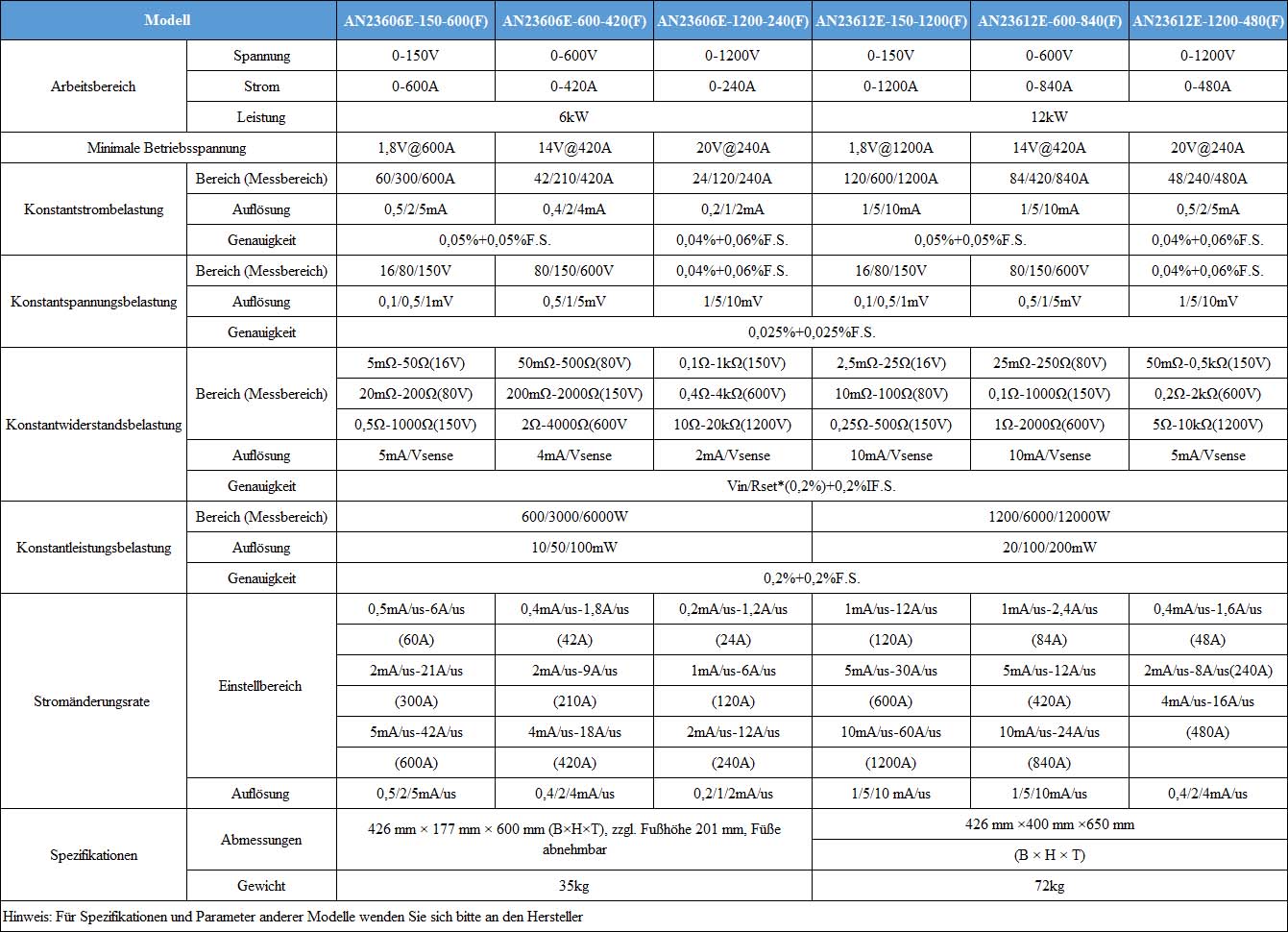

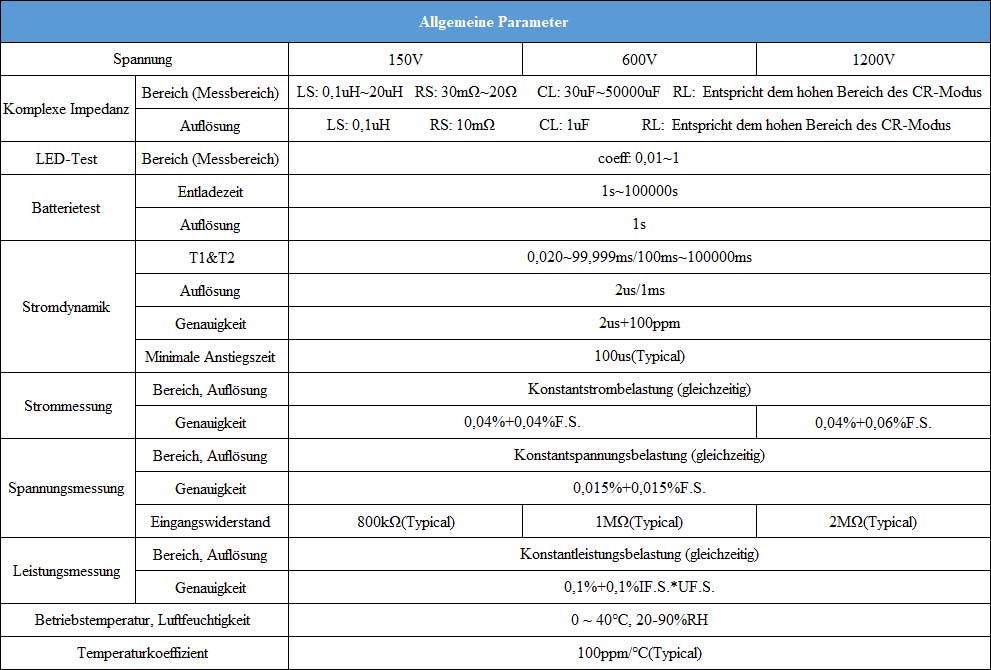

Erklärung der Bedienblende
