Netzrückspeisende AC-Quellen-Last-Kombigeräte der ANRGL(F)

Laden Sie den aktuellen Produktkatalog herunter

Die netzrückspeisenden AC-Quellen-Last-Kombigeräte der ANRGL-Serie nutzen fortschrittliche SPWM-Technologie, digitale FPGA-Verarbeitungstechnologie und Hochleistungs-Schaltnetzteiltechnologie. Sie können AC-, DC- und AC+DC-Strom ausgeben und bieten präzise Stromeingänge für AC-Lasten, DC-Lasten, Gleichrichterlasten usw.

Das Produkt verfügt über eine 100%ige Energierückspeisefunktion ins Netz bei Nennleistung, ist 4-Quadranten-fähig und kann Energieverbrauch in großen Mengen einsparen, um Betriebskosten zu senken; Möglichkeit zur Einstellung des Einschalt- und Ausschaltwinkels der Wellenform (für Inrush-Strom- und Hold-up-Zeit-Tests). Ebenso können die Änderungsraten von Spannung und Frequenz eingestellt werden, um den Eingangsspannungsbereich des Prüflings (DUT) zu scannen.

Der Stromversorgungsmodus kann Netzanomalien wie kurzzeitige Überspannungen, Einbrüche, Kurzschlüsse, Flicker usw. sowie Netzwellenformverzerrungen simulieren und bietet zudem präzise und schnelle Messungen von Leistungsparametern. Der Lastmodus verfügt über eine 4-Quadranten-netzrückspeisende elektronische AC/DC-Last, die Energie bis zur vollen Kapazität aufnehmen und mit hoher Effizienz ins Netz zurückspeisen kann, wodurch der Stromverbrauch gesenkt wird.

Verfügt über Funktionen wie Konstantstrom / Konstantwiderstand / Konstantleistung / RLC-Ersatzschaltbild-Last usw. Die netzrückspeisenden AC-Quellen-Last-Kombigeräte der ANRGL-Serie bieten eine hervorragende Ausgangsqualität und werden häufig in Laboren und Produktionslinien in Branchen wie Photovoltaik und New Energy Vehicles (NEVs) eingesetzt.

Eigenschaften der Stromversorgung

• Fortschrittliche SPWM-Technologie, digitale FPGA-Verarbeitungstechnologie und Hochleistungs-Schaltnetzteiltechnologie sorgen für eine hohe Leistungsdichte;

• Verfügt über AC-, DC-, AC+DC-Ausgangsmodi usw.;

• Verfügt über eine 100%ige Energierückspeisefunktion ins Netz bei Nennleistung; die Stromversorgung ermöglicht einen 4-Quadranten-Betrieb;

• Kann von 3-phasig auf 1-phasig umgeschaltet werden; nach der Parallelschaltung kann der einphasige Ausgang die maximale Kapazität des gesamten Geräts erreichen;

• Synthesefunktion für die 2. bis 50. Harmonische, Synthese-Bandbreite für Zwischenharmonische bis 3000 Hz;

• Verfügt über drei Programmierfunktionen: Sequenz, Puls und Schritt zur Simulation von Störungen in realen Stromnetzen. Die minimale Programmierschrittweite beträgt 1 ms;

• 5-Zoll-LCD-Display, geringe Größe, geringes Gewicht, 4-HE-Bauhöhe, erfüllt die Anforderungen für die Standard-Rackmontage;

• Standardmäßig mit RS485- und Ethernet-Schnittstelle, optional mit RS232- und GPIB-Schnittstelle;

• PC-Software ermöglicht den Import und Export beliebiger Wellenformen und Parameter-Einstellungen über den PC.

Eigenschaften der Lastfunktion

• Verfügt über eine voll 4-Quadranten-netzrückspeisende elektronische AC/DC-Last, die das 1,2-fache der vollen Kapazitätsenergie aufnehmen und mit hoher Effizienz ins Netz zurückspeisen kann, wodurch der Stromverbrauch gesenkt wird;

• Verfügt über Funktionen wie Konstantstrom / Konstantwiderstand / Konstantleistung / RLC-Ersatzschaltbild-Last usw;.

• Der RLC-Modus unterstützt eine Vielzahl von linearen und nichtlinearen Netzwerkmodellen und ermöglicht die Prüfung von Anti-Islanding-Schutz-Eigenschaften;

• Lastparameter können online angepasst werden, was die Umschaltung zwischen verschiedenen Lasteigenschaften während des Betriebs ermöglicht;

• Für die Last können CF- und PF-Werte eingestellt werden, um verschiedene Lasttypen zu simulieren.

AC+DC-Ausgangsmodus: AC, DC und AC+DC drei Ausgangsmodi

Einstellbare Ausgangswellenformen

Die 3-Phasen-Ausgangswellenformen können unabhängig voneinander gewählt werden: Sinus-, Rechteck-, Dreieck-, gekappte Sinuswelle, 30 integrierte Wellenformen und 6 benutzerdefinierte Wellenformen.

Sequenzmodus

Allgemeine programmierbare Einstellungen. AC-Spannung, DC-Spannung, Frequenz, Phase, Wellenform und Zeit jeder Phase können für jeden Schritt unabhängig eingestellt werden. Auslösephase und Zyklenzahl sind definierbar. 3-Phasen-Ausgänge können mit separaten Parametern versehen werden, wodurch beliebige Phasensprünge/-durchquerungen und weitere Tests realisiert werden können. Vielfältige Sequenzkombinationen und hohe Flexibilität bei der Parametereinstellung ermöglichen HVRT/LVRT-Tests durch Kombination verschiedener Sequenzparameter; Minimale Programmierzeit von 1 ms ermöglicht 1-ms-Abschaltprüfungen; Für jede Phase kann in jeder Sequenz unabhängig eine von 6 Wellenformen eingestellt werden.

Pulsmodus

Der Ausgangsstatus kann periodisch geändert werden. Der Stromversorgungsausgang wechselt periodisch zwischen normaler Stromversorgung und Impulsspannung. AC-Spannung, DC-Spannung, Frequenz, Winkel, Wellenform, Zeit usw. für jede Phase können unabhängig eingestellt werden.

Schrittmodus

Auch Treppenmodus genannt. Die Ausgangsspannung erhöht oder verringert sich ab dem Startwert gemäß der eingestellten Schrittweite. AC/DC-Spannung und Frequenz jeder Phase können mit individuellen Startwerten und Änderungsraten konfiguriert werden. Winkel, Wellenform, Schrittanzahl und Schrittdauer sind pro Phase separat einstellbar.

Oberschwingungssynthese

Die Stromversorgung verfügt über eine Oberschwingungs-Bearbeitungsfunktion (2. bis 50. Harmonische), mit der einer Standard-Sinuswelle beliebige Harmonische hinzugefügt werden können. Sie bietet 3 Speichergruppen für prozentuale und 3 Gruppen für amplitudenbasierte Oberschwingungen zum schnellen Abruf. Grundwellenspannung, Oberschwingungsanteil, Winkel usw. jeder Phase können unabhängig eingestellt werden. Im Prozent-Modus können Anteil und Winkel jeder Oberschwingung eingestellt werden. Eine einzelne Harmonische kann bis zu 30 % erreichen, der Gesamt-THD und die Anzahl der überlagerten Harmonischen sind unbegrenzt. Im Amplitudenmodus werden für Oberschwingungskomponenten spezifische Spannungswerte festgelegt, sie stehen nicht mehr in einer prozentualen Abhängigkeit zur Grundwellenspannung.

Zwischenharmonische Synthese

Die Stromversorgung verfügt über eine Funktion zur Bearbeitung von Zwischenharmonischen, um einer Standard-Sinuswelle Zwischenharmonische hinzuzufügen. Auslösewinkel, Start-/Stopp-Frequenz, Gehalt und Sweep-Zeit sind einstellbar. Frequenzbereich: 16–3000 Hz.

Bedienung

5-Zoll-Farb-Kapazitiv-Touchscreen und Drehknöpfe ermöglichen die Einstellung von Spannung und Frequenz im Standardmodus, Tasten dienen zum Starten und Stoppen des Standardmodus.

PC-Software

Standardmäßig mit PC-Software ausgestattet, grafische Benutzeroberfläche, bequem und schnell.

Hinweis:

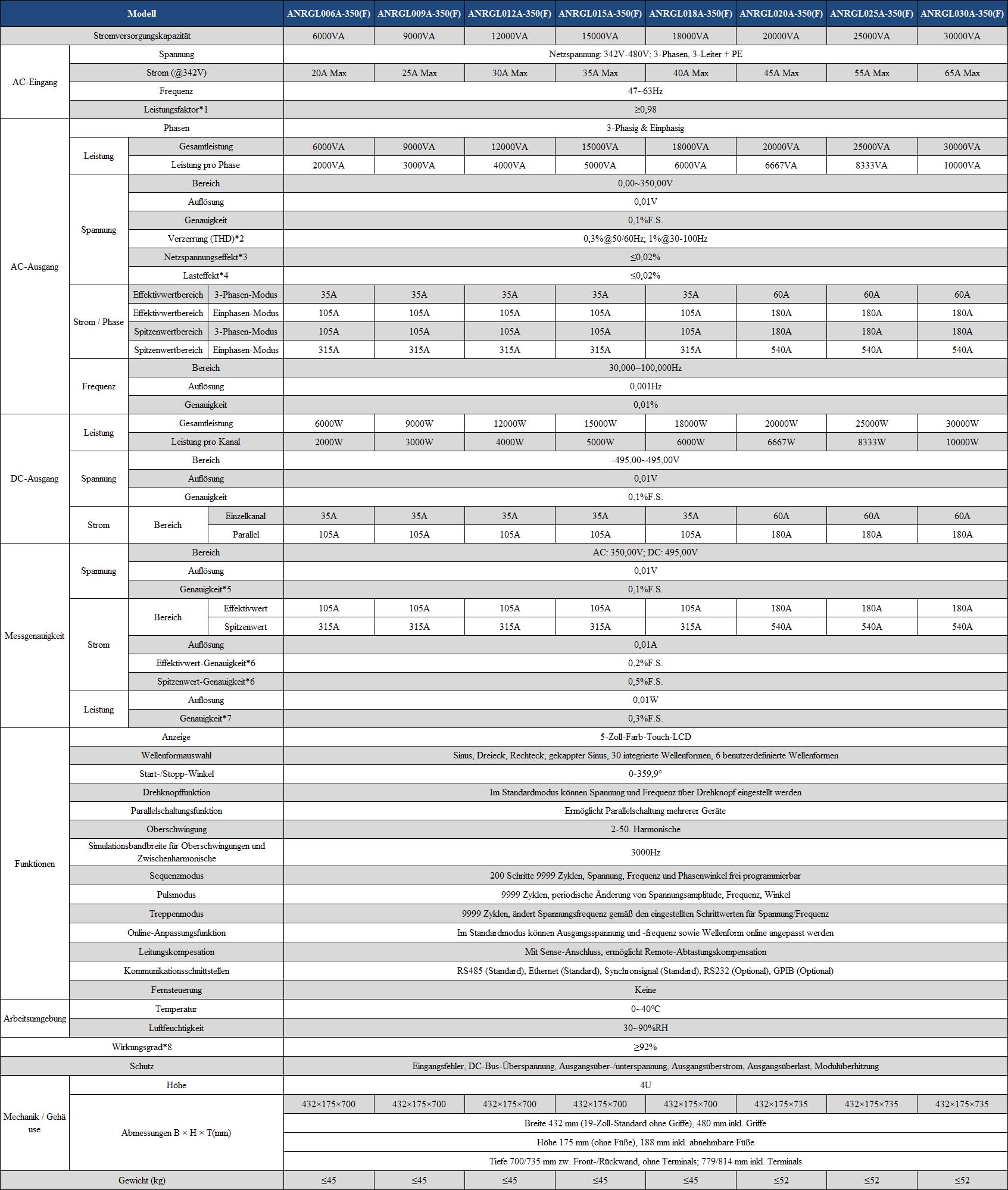

*1. Leistungsfaktor gemessen bei 380 VLL Nenneingangsspannung und Nennleistung an ohmscher Last;

*2. Die Spannungsverzerrung ist das Messergebnis bei 250 V Ausgangsspannung und Nennleistung an ohmscher Last;

*3. Der Netzspannungseffekt berechnet sich aus der Messung der Ausgangsspannung im Leerlauf bei Nenneingangsspannungen von 380 VLL und 420 VLL;

*4. Lasteffekt berechnet aus Leerlaufspannung (bei 250 V) und Spannung unter ohmscher Last bei Nennleistung;

*5. FS bei Parametern für AC/DC-Spannung bezieht sich auf die max. AC/DC-Ausgangsspannung im Messbereich des jeweiligen Modells;

*6. FS bei Stromparametern bezieht sich auf den maximal gemessenen Strom-Effektivwert bzw. Spitzenwert des jeweiligen Modells;

*7. FS bei Leistungsparametern bezieht sich auf den max. Leistungsmesswert des jeweiligen Modells;

*8. Wirkungsgrad gemessen bei 380 VLL Nenneingangsspannung, 250 V Ausgangsspannung und Nennleistung an ohmscher Last;

Änderungen der obigen Spezifikationen ohne Vorankündigung vorbehalten, es gelten die Parameter des gelieferten Geräts

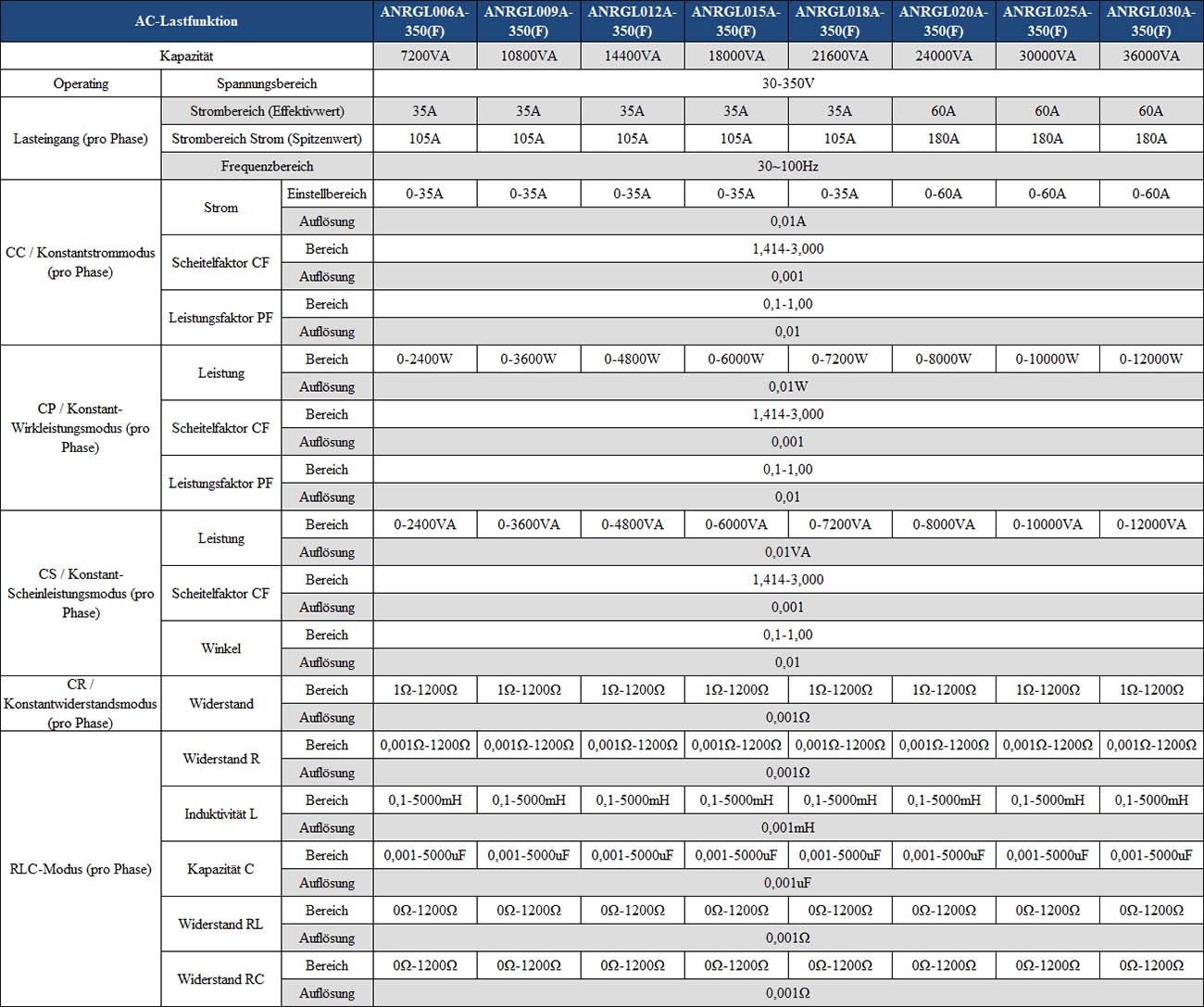

Hinweis:

*1. FS bei Parametern für AC/DC-Spannung in der Tabelle bezieht sich auf die maximale AC/DC-Ausgangsspannung im Spannungsmessbereich des jeweiligen Modells;

*2. FS bei Stromparametern in der Tabelle bezieht sich auf den maximal gemessenen Strom-Effektivwert bzw. Spitzenwert im Strommessbereich des jeweiligen Modells;

*3. FS bei Leistungsparametern in der Tabelle bezieht sich auf den maximalen Leistungsmesswert des jeweiligen Modells;

*4. Die Rückspeiseeffizienz ist das Messergebnis bei Nenneingangsspannung 380 VLL, 250 V Ausgangsspannung und Verwendung einer ohmschen Last bei Nennleistung;

Änderungen der obigen Parameter und Spezifikationen ohne Vorankündigung vorbehalten, es gelten die Parameter der ausgelieferten Last
