Mehrkanalige Hochpräzise Leistungsanalysatoren der Serie ANPA3000(F)

Laden Sie den aktuellen Produktkatalog herunter

Die hochpräzise Leistungsanalysatoren der ANPA3000(F)-Serie sind High-End-Geräte mit sechs Kanälen, die für anspruchsvolle Anwendungen in Forschung und Entwicklung, Qualitätssicherung und Effizienzprüfung komplexer elektrischer Systeme entwickelt wurden.

Die ANPA3000(F)-Serie ist die optimale Lösung für Ingenieure, die hochpräzise, simultane Mehrkanal-Leistungsmessungen an modernen leistungselektronischen Bauelementen und elektromechanischen Systemen durchführen müssen. Sie eignet sich besonders für die Entwicklung von Komponenten für Elektrofahrzeuge, Systemen für erneuerbare Energien und hocheffizienten Industrieanlagen.

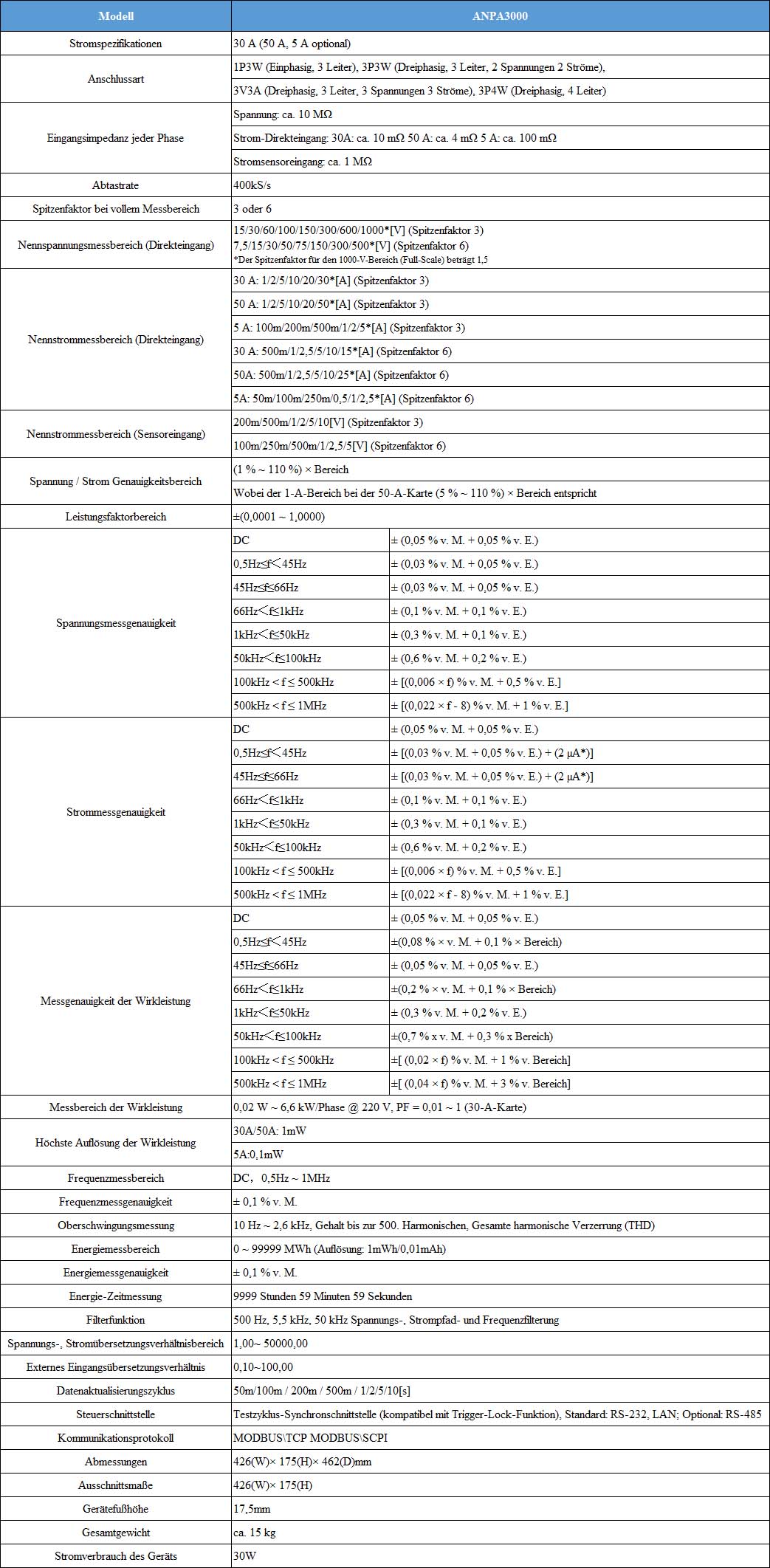

• 6-Kanal-Synchrone Leistungsanalyse

• Grundgenauigkeit: 0,03 % des Messwerts + 0,05 % des Messbereichs

• Messbandbreite: DC, 0,5Hz~1MHz

• Maximale Spannung: 1000V (DC1500V)

• Umfangreiche Spezifikationen: 50 A / 30 A (Standard) / 5 A, standardmäßig mit BNC-Schnittstelle, Sensoren sind optional

• LCD-Anzeige: Full-Touchscreen-Erlebnis, anpassbare Anzeige von Listeneinträgen, vielfältige Wellenformanzeigen

• Datenspeicherung: Speicherprojekte benutzerdefiniert anpassbar, Export im CSV-Format, Speicherung von Screenshots direkt auf dem Gerät

• Perfekte Abmessungen: Standardmäßige 4-HE-Bauhöhe, erfüllt Systemintegrationsanforderungen

• Analyse von Leistung, Wirkungsgrad und Oberschwingungen vor und nach dem Burn-In in der Produktionslinie von PV-Wechselrichtern

• Messung der elektrischen Leistung von Elektrofahrzeugen, OBCs und Ladesäulen

• Leistungsaufnahme und mechanischer Wirkungsgrad am Motorenprüfstand und bei Frequenzumrichter-Motoren

• Analyse von Leistung, Oberschwingungen und Einschaltströmen von Schaltnetzteilen

• Oberschwingungsanalyse in der Leistungselektronik und bei Transformatoren

Leistungsmessung von Photovoltaik-Wechselrichtern

• Entspricht „GB/T 37409-2019 Technische Spezifikation für die Prüfung von netzgekoppelten Photovoltaik-Wechselrichtern“

• Spannungsbereich 0~1000 V (DC 1500 V)

• Strombereich 0~50 A / Stromsensor

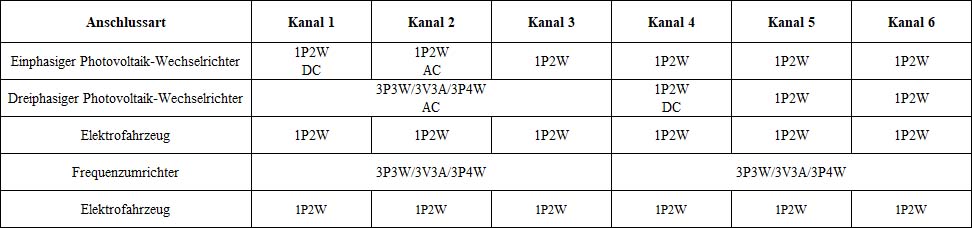

• Gleichzeitige Messung von Eingangs- und Ausgangsleistung (einphasig, dreiphasig) sowie Leistungsfaktor möglich

• Automatische Wirkungsgradberechnung

• Analyse von bis zu 500 Harmonischen und Verzerrungsgrad

• Bidirektionale Leistungsmessung (Strombezug / Stromeinspeisung)

Messung der elektrischen Leistung von Elektrofahrzeugen

• Mehrkanalig, gleichzeitige Erfassung mehrerer Parameter möglich: Unterstützt Prüfstandstests, Effizienztests für OBC und Ladesäulen, Lade-/Entladeleistung von Batterien, Stromwandlungsleistung, Motorleistung usw.

• AC/DC, maximaler Strom 50 A, erweiterbar auf größere Stromsensoren

• Hohe Genauigkeit, Grundgenauigkeit 0,1 %, minimale Leistungsauflösung 0,1 mW

• Kann momentane Effektivwerte, Mittelwerte, Spitzenwerte, elektrische Energie usw. von AC/DC-Signalen messen

Motorenprüfstand, Messung von Frequenzumrichter-Motoren

• Entspricht der Norm GB12668

• Leistungsbandbreite DC, 0,5 Hz ~ 1 MHz

• Strombereich 0~50 A / Stromsensor

• Kann gleichzeitig Eingangs- und Ausgangsleistung messen

• 500 Harmonische, Analyse des Verzerrungsgrades

• Datenkonvertierung für Drehmoment- und Drehzahlsensoren, Auswahl für mechanische Leistung und Wirkungsgrad

Leistungsmessung für verschiedene Netzteile und USV

• Strombereich 0~50 A / 30 A / 5 A

• Leistungsbandbreite DC, 0,5 Hz ~ 1 MHz

• Kann gleichzeitig Eingangs- und Ausgangsleistung (ein- und dreiphasig) messen und die Lade-/Entlademenge der Batterie überwachen

• Automatische Wirkungsgradberechnung
